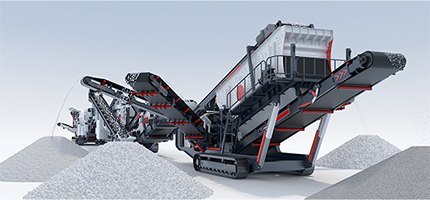

Мобильная щековая дробилка

Мобильная щековая дробилка

Размер подачи: ≤800 мм

Производственная мощность: 50-500 тонн в час

Применимые материалы: гранит, базальт, диабаз, известняк, кварц, галька, строительные отходы, бетон, каменный уголь, железная руда, золотая руда, металлический шлак и т.д.

Отправить запрос Получение цены

Введение

  • 100% от заводской цены
  • Качество по ГОСТу
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

Мобильная щековая дробилка в основном состоит из питателей, щековых дробилок, конвейеров, двигателей и блоков управления. Она широко используется для первичного и вторичного дробления во многих областях, таких как добыча полезных ископаемых, карьеры, переработка полезных ископаемых, автомобильные и железные дороги, мосты, снос и переработка городских строительных отходов и т.д., и может быть оснащен саморазгружающимся железоудаляющим устройством для эффективного удаления упрочненных ферромагнитных металлов при переработке твердых строительных отходов.

Мобильная щековая дробилка может использоваться отдельно или в сочетании с другими дробилками, включая конусная дробилка, роторная дробилка, машина для производства песка и т.д., для получения более мелкого песка и заполнители в соответствии с различными потребностями клиентов.

Применимые материалы

Мобильная щековая дробильная станция можно разделить на следующие два типа

Клиенты могут выбирать в соответствии с фактическими условиями производства и капитальными затратами

Тип
/
Разница		 Мобильная щековая дробильная на колесах Мобильная щековая дробильная на колесах Мобильная щековая дробилка на гусеничном ходу Мобильная щековая дробилка на гусеничном ходу
Мобильный режим Полумобильный, передвигающийся за счет передней тяги полуприцепа Самодвижущийся (Гусеница с гидравлическим приводом) беспроводное дистанционное управление
Сценарий использования Она в основном используется в области утилизации строительных отходов, земляных и каменных работ, дорожного строительства и других областях с ровными дорожными условиями. Она используется в более сложных и суровых условиях, таких как горы, водно-болотные угодья, альпинистские работы и добыча полезных ископаемых.
Режим энергетики Если есть условия, вы можете использовать сетевое электричество, если в дикой местности, можете использовать генераторы. Серия масляно-электрических гибридов
Цикл установки 2-3 дня 4-6 часов
Цена Относительно дешевый, не требующий базовой установки, экономящий рабочую силу и затраты Относительно дорогой и высокоавтоматизированный

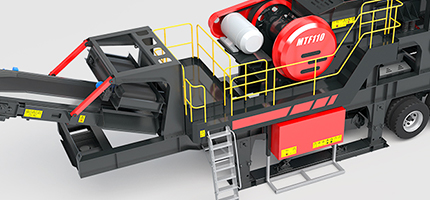

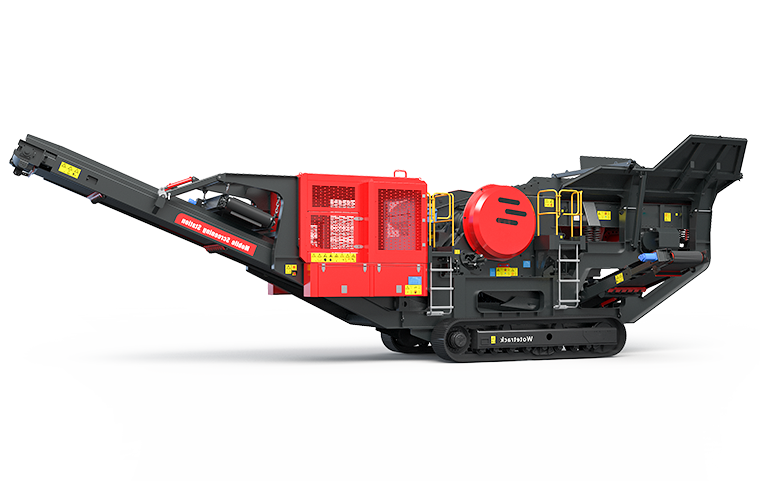

Основные Преимущества

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5
  • Рисунок 6

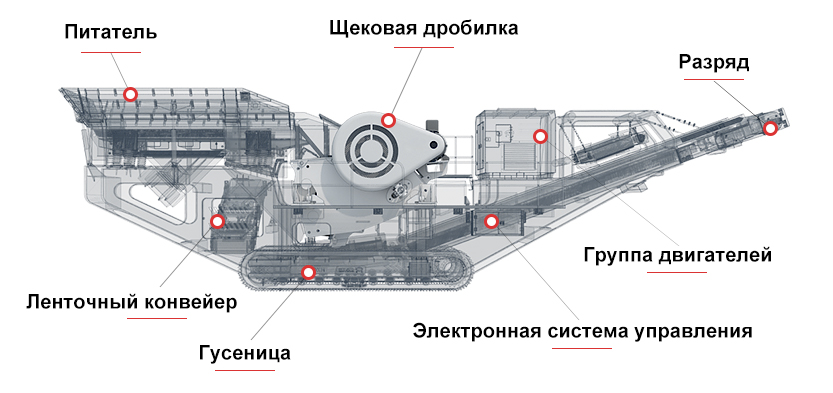

Схема конструкции

Схема конструкции

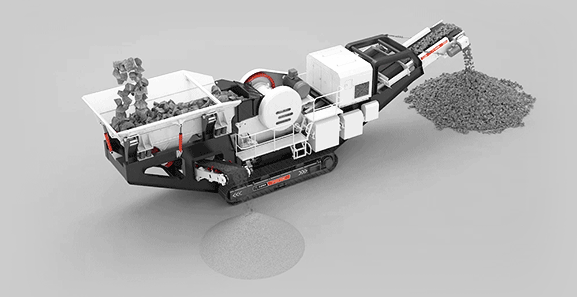

Принцип работы

Принцип работы

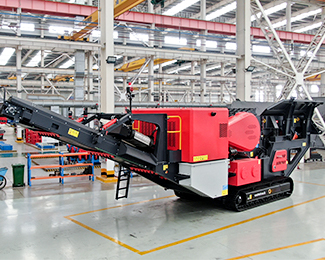

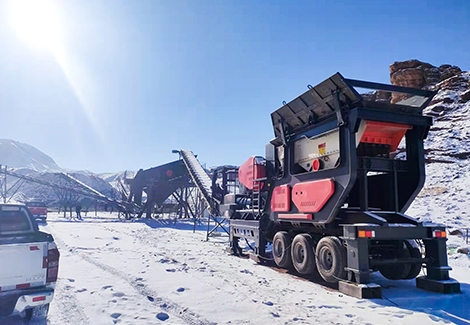

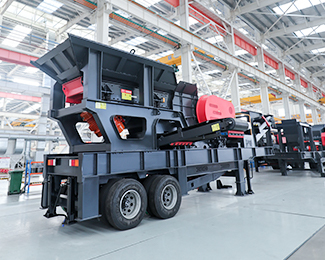

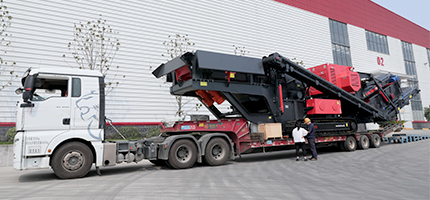

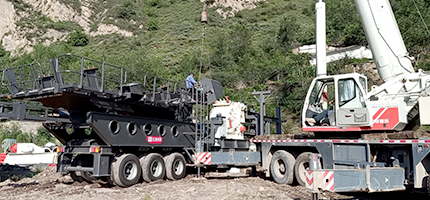

Галерея

Просмотрите фотографии машин, сделанные на наших заводах, складах и производственных площадках

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4

Технические Данные

  • Мобильная щековая дробильная станция на колесном ходу
  • Wotetrack щековая дробильная станция на гусеничном ходу
  • Wotetrack щековая дробильная станция двойной мощности на гусеничном ходу
  • Wortetrack щековая дробильная станция
  • Wotetrack щековая дробильная станция двойной мощности
  • Полностью гидравлическая щековая дробильная станция на гусеничном ходу
  • Гибридное мобильное щековое дробильное оборудование типа WotetrackD с масляно-электрическим приводом
  • Мобильное щековое дробильное оборудование с внешним источником питания типа WotetrackE
Модель FTM938HD86 FTM1149HD98 FTM1349HD110 FTM1349HD125
Транспортировочная длина (мм) 12600 13500 14500 15200
Транспортировочная ширина (мм) 2600 2700 2800 2900
Транспортировочная высота (мм) 3870 4200 4450 4500
Максимальная длина (мм) 12500 14000 16100 16700
Максимальная ширина (мм) 4100 4500 5100 5100
Максимальная высота (мм) 4100 4900 5000 5300
Вес (т) 39 57 55 65
Конфигурация шины Dualaxial Triaxial Triaxial Triaxial
Щековая дробилка HD86 HD98 HD110 HD125
Максимальный размер подачи (мм) 500 550 660 800
Диапазон выпускных отверстий 50-150 75-175 100-200 125-225
Производительность (т/ч) 85-275 110-350 215-510 280-650
Вибрационный питатель ZSW380×95 ZSW420×110 ZSW490×130 ZSW490×130
Главный ленточный конвейер B800×8.5m B1000×9.5m B1000×11m B1200×11m
Ленточный конвейер с боковым открыванием (опционально) B500×3m B650×3.5m B650×4m B650×4m
Генераторная установка (опционально) 200KW 250KW 270KW 400KW
Железоотделитель (опционально) RCYD(C)-8 RCYD(C)-10 RCYD(C)-10 RCYD(C)-12
Модель WT96 WT106 WT120
Размер передающих устройств Длина 14200mm 14900mm 15200mm
Ширина 2900mm 3000mm 3200mm
Высота 3470mm 3600mm 3700mm
Вес 38t 50t 65t
Приток Объем бункера 5m³ 5m³ 6m³
Высота загрузки 3900mm 4100mm 4300mm
Модель питателя GZDT3895 GZDT1145 GZDT1245
Ленточный конвейер без грунта Размер (Ширина×длина) 800×9000mm 1000×10000mm 1200×12000mm
Высота выгрузки 3100mm 3200mm 3400mm
Дробилка Модель CJ96 CJ106 CJ120
Размер входного 930×580mm 1060×700mm 1200×870mm
 Максимальный размер отверстия подачи 480mm 560mm 700mm
Главный ленточный конвейер Размеры (Ширина×длина) 800×9000mm 1000×10000mm 1200×12000mm
Высота выгрузки 3100mm 3200mm 3400mm
Средство для удаления железа Модель RCYQ-8 RCYQ-10 RCYQ-10
Дизельный двигатель Сила 96kw 106kw 132kw
Производитель Carter Perkins Carter Perkins Carter Perkins
Основная машина Сила 112.9kw 141.4kw 196.2kw
Способы управления Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional)
Модель WT96-D WT106-D Wt120-D
Общий вес машины 40t 51t 67t
Вибрационный питатель: объем бункера 5m³ 5m³ 6m³
Боковой конвейер: размер (ШХЛ) 650×4000mm 650×4000mm 650×4000mm
Дробилка: модель CJ96 CJ106 CJ120
Главный конвейер: размер (ШХЛ) 800×9000mm 1000×10000mm 1200×12000mm
Железоотделитель (опционально) RCYQ-8 RCYQ-10 RCYQ-10
Дизельный двигатель: мощность 185kw 220kw 250kw
Вся машина: мощность 112.9kw 141.4kw 196.2kw
технические характеристики WT96-E WT106-E WT120-E
Подающее устройство  Максимальный размер подачи (мм) 480 560 700
Высота подачи (мм) 3700 4000 4300
 Объем бункера (м3) 5 6.5 8
Вибрационный питатель Ширина×длина (мм) 950×3800 1060×4500 1160×4500
Боковой конвейер Ширина×длина (мм) 500×4000 650×4000 650×4500
Высота выгрузки (мм) 2200 2400 2500
Основная рама дробилки Модель CJ96 CJ106 CJ120
Размер загрузочного отверстия (мм) 930×580 1060×700 1200×870
Масса (т) 9.8 14.5 26
режим вождения Motor V-belt Motor V-belt Motor V-belt
Главный ленточный конвейер Ширина×длина (мм) 800×10500 1000×11000 1200×11500
Высота выгрузки (мм) 3200 3400 3600
Силовой агрегат Приводной механизм дробилки Mains supply/Generator Power Supply Mains supply/Generator Power Supply Mains supply/Generator Power Supply
 Двигатель Cummins Cummins Cummins
 Габаритный размер транспортного средства  Длина (мм) 14200 15500 16000
Ширина (мм) 2900 3000 3200
Высота (мм) 3500 3600 3700
Масса (т) 38 48 65

Можно выбрать следующее оборудование: устройство для удаления железа, генераторная установка, пластинчатый цепной питатель, увеличенный бункер, датчик уровня слоя, пылезащитное устройство, распылительная трубка, климатический комплект polar, удлиненный ремень.

Технические характеристики WT96-D WT106-D WT120-D
Подающее устройство Максимальный размер подачи (мм) 480 560 700
Высота подачи (мм) 3700 4000 4300
Объем бункера (м3) 5 6.5 8
Вибрационный питатель Ширина×длина (мм) 950×3800 1060×4500 1160×4500
Боковой конвейер Ширина×длина (мм) 500×4000 650×4000 650×4500
Высота выгрузки (мм) 2200 2400 2500
Основная рама дробилки  Модель CJ96 CJ106 CJ120
Размер загрузочного отверстия (мм) 930×580 1060×700 1200×870
Масса (т) 9.8 14.5 26
 режим вождения Motor V-belt Motor V-belt Motor V-belt
Главный ленточный конвейер Ширина×длина (мм) 800×10500 1000×11000 1200×11500
Высота выгрузки (мм) 3200 3400 3600
Силовой агрегат Приводной механизм дробилки Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator
Двигатель+Генератор Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD
 Габаритные размеры транспортного средства Длина (мм) 14200 15500 16000
Ширина (мм) 2900 3000 3200
Высота (мм) 3500 3700 3800
Масса (т) 40 51 67

Можно выбрать следующее оборудование: устройство для удаления железа, генераторная установка, пластинчатый цепной питатель, увеличенный бункер, датчик уровня слоя, пылезащитное устройство, распылительная трубка, климатический комплект polar, удлиненный ремень.

Технические характеристики WT96 WT106 WT120
Подающее устройство  Максимальный размер подачи (мм) 480 560 700
 Высота подачи (мм) 3700 4000 4300
Объем бункера (м3) 5 6.5 8
Вибрационный питатель Ширина×длина (мм) 950×3800 1060×4200 1160×4500
 Боковой конвейер Ширина×длина (мм) 500×4000 650×4000 650×4500
Высота выгрузки (мм) 2200 2400 2500
Основная рама дробилки Модель CJ96 CJ106 CJ120
Размер загрузочного отверстия (мм) 930×580 1060×700 1200×870
Масса (т) 10.3 14.5 26
режим вождения Hydraulic V-belt Hydraulic V-belt Hydraulic V-belt
Главный ленточный конвейер Ширина×длина (мм) 800×10500 1000×11000 1200×11500
Высота выгрузки (мм) 3300 3600 4000
Силовой агрегат Приводной механизм дробилки Diesel-Hydraulic Drive Diesel-Hydraulic Drive Diesel-Hydraulic Drive
Двигатель Cummins 163kW Cummins 264kW Cummins 264kW
Габаритные размеры транспортного средства Длина (мм) 13500 15100 16000
Ширина (мм) 2800 2800 3100
Высота (мм) 3500 3500 3800
 Масса (т) 32 42 60

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Технические характеристики  WT96D WT106D WT120D
Подающее устройство Максимальный размер подачи сырья (мм) 480 560 700
Высота подачи (мм) 3700 4000 4300
Объем бункера (м3) 5 6.5 8
Вибрационный питатель Ш×Д (мм) 950×3800 1060×4200 1160×4500
Боковой конвейер Ш×Д (мм) 500×4000 650×4000 650×4500
Высота выгрузки (мм) 2200 2400 2500
Основная рама дробилки Модель CJ96 CJ106 CJ120
Размер загрузочного отверстия (мм) 930×580 1060×700 1200×870
Масса (т) 9.8 14.5 26
режим вождения Electric 90kW Electric 110kW Electric 160kW
Главный ленточный конвейер Ш×Д (мм) 800×10000 1000×10500 1200×11000
Высота выгрузки (мм) 3300 3600 4000
Силовой агрегат Приводной механизм дробилки Diesel-Electric Drive Diesel-Electric Drive Diesel-Electric Drive
Двигатель Cummins+Stanford 200kW Cummins+Stanford 200kW Cummins+Stanford 280kW
Габаритный размер транспортного средства Длина (мм) 13500 15100 16000
Ширина (мм) 2800 2800 3100
Высота (мм) 3500 3500 3800
Масса (т) 34 44 63

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.

Технические характеристики WT96E WT106E WT120E
Подающее устройство Максимальный размер подачи сырья(мм) 480 560 700
Высота подачи (мм) 3700 4000 4300
Объем бункера (м3) 5 6.5 8
Вибрационный питатель Ш×Д (мм) 950×3800 1060×4200 1160×4500
Боковой конвейер Ш×Д (мм) 500×4000 650×4000 650×4500
Высота выгрузки (мм) 2200 2400 2500
Основная рама дробилки Модель CJ96 CJ106 CJ120
Размер загрузочного отверстия (мм) 930×580 1060×700 1200×870
Масса (т) 9.8 14.5 26
режим вождения Electric 90kW Electric 110kW Electric 160kW
Главный ленточный конвейер Ш×Д (мм) 800×10500 1000×11000 1200×11500
Высота выгрузки (мм) 3300 3600 4000
Сила ходьбы Двигатель Cummins 81kW Cummins 81kW Cummins 81kW
Габаритный размер транспортного средства Длина (мм) 13500 15100 16000
Ширина (мм) 2800 2800 3100
Высота (мм) 3500 3500 3800
Масса (т) 34 44 63

Примечание: Производительность зависит от таких факторов, как тип материала, размер частиц сырья и т.д.
