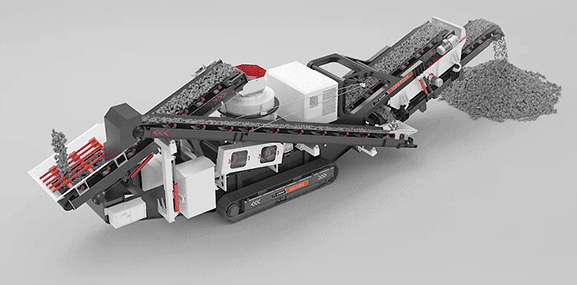

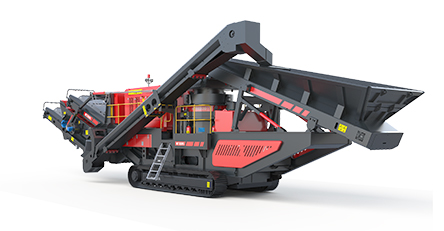

Мобильная конусная дробилка

Мобильная конусная дробилка

Размер подачи: ≤450 мм

Производственная мощность: 50-400 тонн в час

Применимые материалы: гранит, базальт, диабаз, известняк, кварц, галька, строительные отходы, бетон, каменный уголь, железная руда, золотая руда, металлический шлак и т.д.

Отправить запрос Получение цены

Введение

  • 100% от заводской цены
  • Качество по ГОСТу
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

Основное оборудование мобильной конусной дробилки имеет конфигурацию “конусная дробилка + просеивающая машина” и использует принцип слоистого дробления. Материал полностью измельчается, эффективность дробления высокая, износ небольшой, производительность обработки большая, а готовый продукт имеет хорошую форму частиц. Она может быть оснащен однослойным или многослойным съемным вибрационным грохотом для осуществления комплексных операций дробления и сортировки. Вся машина имеет компактные транспортные размеры и удобна для транспортировки на большие расстояния.

Мобильная конусная дробилка подходит для вторичного и третичного дробления материалов средней и высокой твердости и широко используется в горнодобывающей промышленности, карьерах, автомобильных и железных дорогах, мостах, при утилизации городских строительных отходов, производстве бетона, асфальта и в других областях.Для эффективного удаления упрочненных ферромагнитных металлов при переработке твердых строительных отходов может быть установлен дополнительный саморазгружающийся железоудалитель.

Применимые материалы

Мобильная конусная дробилка станция можно разделить на следующие два типа

Клиенты могут выбирать в соответствии с фактическими условиями производства и капитальными затратами

Тип
/
Разница		 Мобильная щековая дробильная на колесах Мобильная конусная дробилка на колесах Мобильная щековая дробилка на гусеничном ходу Мобильная конусная дробилка на гусеничном ходу
Мобильный режим Полумобильный, передвигающийся за счет передней тяги полуприцепа Самодвижущийся (Гусеница с гидравлическим приводом) беспроводное дистанционное управление
Сценарий использования Она в основном используется в области утилизации строительных отходов, земляных и каменных работ, дорожного строительства и других областях с ровными дорожными условиями. Она используется в более сложных и суровых условиях, таких как горы, водно-болотные угодья, альпинистские работы и добыча полезных ископаемых.
Режим энергетики Если есть условия, вы можете использовать сетевое электричество, если в дикой местности, можете использовать генераторы. Серия масляно-электрических гибридов
Цикл установки 2-3 дня 4-6 часов
Цена Относительно дешевый, не требующий базовой установки, экономящий рабочую силу и затраты Относительно дорогой и высокоавтоматизированный

Основные Преимущества

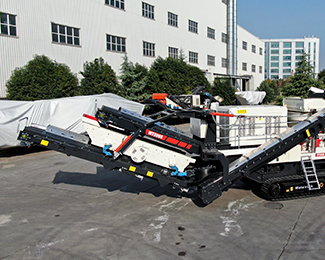

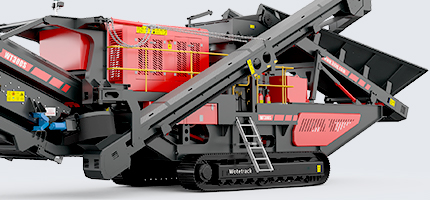

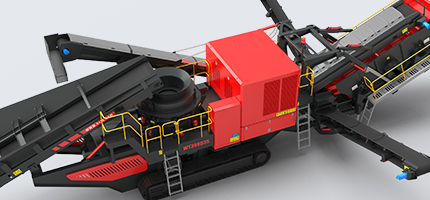

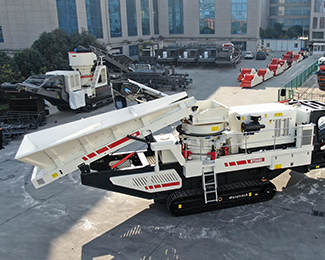

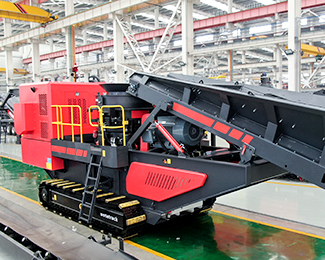

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5
  • Рисунок 6

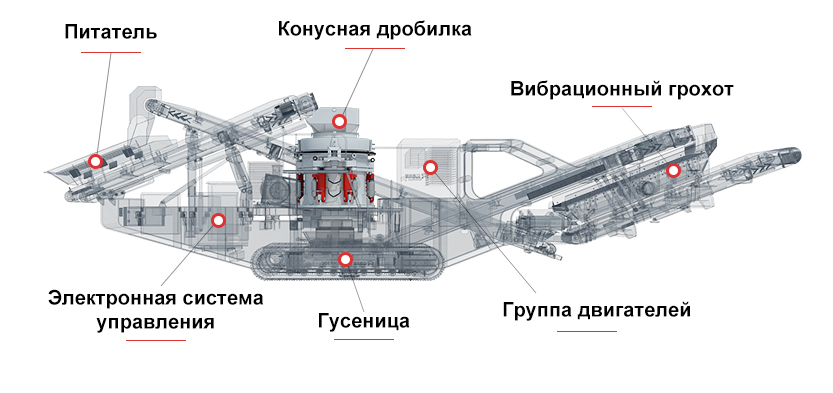

Схема конструкции

Схема конструкции

Принцип работы

Принцип работы

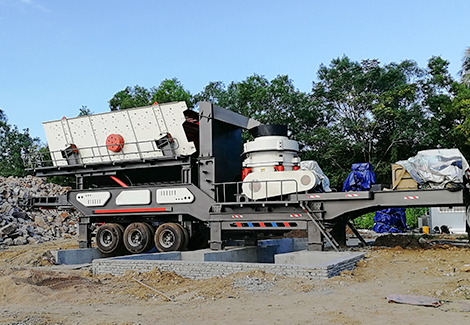

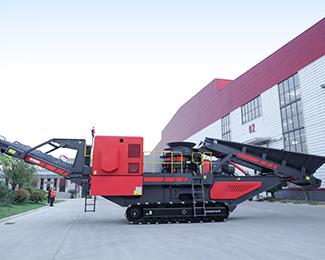

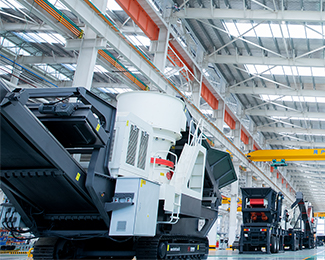

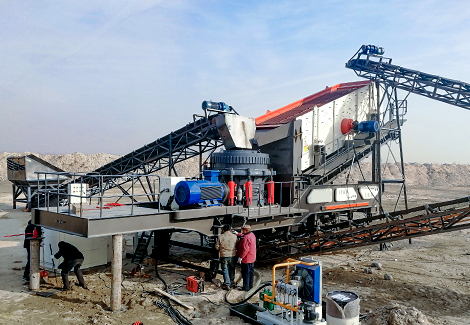

Галерея

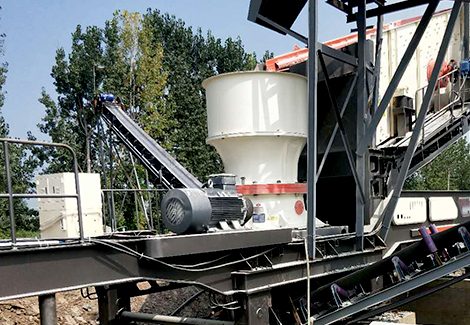

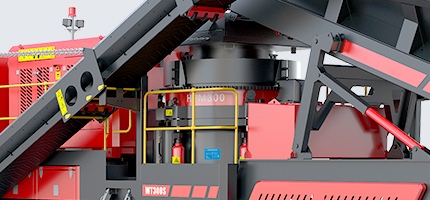

Просмотрите фотографии машин, сделанные на наших заводах, складах и производственных площадках

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3

Технические Данные

  • Мобильная дробильная станция на колесном ходу с конусной дробилкой и вибрационным грохотом
  • Wortetrack конусная дробильная станци на гусеничном ходу
  • Wotetrack конусная дробильная станция двойной мощности на гусеничном ходу
  • Wotetrack конусная дробильная станция
  • Wotetrack конусная дробильная станция двойной мощности
  • Полностью гидравлическая конусная дробильная станция на гусеничном ходу
  • Гибридное мобильное конусное дробильное оборудование типа WotetrackD с масляно-электрическим приводом
  • Мобильное конусное дробильное оборудование с внешним источником питания типа WotetrackE
Модель FTM3S185GYS300 FTM3S216GYS400 FTM3S216HP300
Транспортировочная длина (мм) 14500 15000 16000
Транспортировочная ширина (мм) 3000 3000 4550
Транспортировочная высота (мм) 4400 4500 4600
Максимальная длина (мм) 17000 16000 17000
Максимальная ширина (мм) 3400 3900 6900
Максимальная высота (мм) 5800 6500 4700
Вес (т) 34.5 49.5 41
Конфигурация шины Dualaxial Triaxial Triaxial
Конусная дробилка GYS300 GYS400 HP300
Разгрузочный ленточный конвейер B650×15M×2 B800×15M×2 B800×15M×2
Возвратный ленточный конвейер B650×14M B800×14M B800×16M
Конвейерная лента для Готовой продукции B500×15M B800×6M B650×15M×2
Под вибрационным грохотом B800×7M B800×8M B800×9M
Вибрационный грохот 3YK1854 3YK2160 3YK2160
Модель WT160SC WT250SC WT300HPM WT400HPM
Размеры передающих устройств Длина 16800mm 19000mm 19000mm 19500mm
Ширина 3500mm 3600mm 3900mm 3900mm
Высота 3700mm 3800mm 3800mm 3800mm
Вес 50t 60t 55t 65t
Ленточный конвейер Объем бункера 3m³ 3m³ 3m³ 3m³
Высота загрузки 2600m 2600m 2600m 2800m
Ширина загрузки 1900mm 1900mm 1900mm 1900mm
Размеры (Ширина×длина) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
Дробилка Модель SC160 SC250 HP300 HP400
Размеры входного 75-360mm 75-450mm 60-200mm 68-280mm
отверстия Максимальный размер подачи 360mm 450mm 200mm 280mm
Минимальный размер выгрузки 8-25mm 8-35mm 8-45mm 8-51mm
Главный ленточный конвейер Размеры (Ширина×длина) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
Высота выгрузки 3100mm 3490mm 3490mm 3690mm
Дополнительный экран Высота выгрузки 4200mm 4200mm 4400mm 4400mm
Модель HX1536 HX1536 HX1536 HX1536
Размеры сита 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
 Ленточные конвейеры внизу Размеры (Ширина×длина) 1000×5600mm 1000×5600mm 1000×5600mm 1000×6500mm
Высота выгрузки 3020mm 3020mm 3020mm 3300mm
Ленточные конвейеры к решету Размеры (Ширина×длина) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
Высота выгрузки 1370mm 1370mm 1370mm 1370mm
Ленточные конвейеры для выгрузки материала Размеры (Ширина×длина) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
Высота выгрузки 4200mm 4200mm 4400mm 4400mm
Дизельный двигатель Сила 96kw 132kw 106kw 132kw
Производитель Carter Perkins Carter Perkins Carter Perkins Carter Perkins
Основная машина Сила 207.12kw 297.12kw 267.12kw 362.12kw
Способы управления Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional) Wired/Wireless (optional)
Модель WT160SC-D WT250SC-D WT300HPM-D WT400HPM-D
Общий вес машины 52t 62t 57t 67t
Подающий конвейер: объем бункера 3m³ 3m³ 3m³ 3m³
Подающий конвейер: размер (ШХЛ) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
Дробилка: модель SC160 SC250 HPM300 HPM400
Главный конвейер: размер (ШХЛ) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
Экран возврата: размер сетки 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
Передаточный конвейер: размер (ШХЛ) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
Возвратный ленточный конвейер: размер (ШХЛ) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
Дизельный двигатель: мощность 250kw 380kw 380kw 500kw
Вся машина: мощность 204.12kw 297.12kw 267.12kw 362.12kw
технические характеристики WT200HPMS-E WT300HPMS-E WT400HPMS-E WT160SCS-E WT250SCS-E
Подающее устройство Максимальный размер подачи (мм) 185 200 280 200 215
Высота подачи (мм) 2600 2700 2800 2800 2900
Объем бункера (м3) 5 5 6 5 6
 Подающий конвейер Ширина×длина (мм) 1000×5500 1000×6000 1200×6500 1200×6000 1200×6500
 Главный ленточный конвейер  Модель HPM200 HPM300 HPM400 SC160 SC250
Размер загрузочного отверстия (мм) 210 230 300 230 250
Масса (т) 10.4 15.8 23 11 15
режим вождения Motor V-belt Motor V-belt Motor V-belt Motor V-belt Motor V-belt
Главный ленточный конвейер Ширина×длина (мм) 1200×10500 1000×11500 1200×11500 1200×11500 1200×11500
Высота выгрузки (мм) 3300 3500 3500 3500 3500
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3600 1500×3600 1500×4200 1500×3600 1500×4200
 Размер возвратного ленточного конвейера (мм) 500×8000 500×9000 500×9000 500×9000 500×9000
Размер конвейера для мелкодисперсных продуктов (мм) 1200×5000 1000×6000 1200×6000 1200×6000 1200×6000
Высота выгрузки мелкодисперсного продукта из конвейера (мм) 3000 3100 3200 3100 3200
 Силовой агрегат Приводной механизм дробилки Mains supply/Generator Power Supply Mains supply/Generator Power Supply Mains supply/Generator Power Supply Mains supply/Generator Power Supply Mains supply/Generator Power Supply
Двигатель Cummins Cummins Cummins Cummins Cummins

Габаритные размеры транспортного средстваn

 Длина (мм) 17000 18500 19000 18500 19000
Ширина (мм) 3300 3500 3500 3500 3500
Высота (мм) 3600 3700 3700 3700 3700
Масса (т) 45 55 65 50 60

Дополнительно: устройство для удаления железа, генераторная установка, пластинчатый цепной питатель, увеличенный бункер, датчик уровня слоя, пылезащитное устройство, распылительная трубка, климатический комплект polar, удлиненный ремень.

технические характеристики WT200HPMS-D WT300HPMS-D WT400HPMS-D WT160SCS-D WT250SCS-D
Подающее устройство Максимальный размер подачи (мм) 185 200 280 200 215
Высота подачи (мм) 2600 2700 2800 2800 2900
Объем бункера (м3) 5 5 6 5 6
Подающий конвейер Ширина×длина (мм) 1000×5500 1000×6000 1200×6500 1200×6000 1200×6500
Основная рама дробилки Модель HPM200 HPM300 HPM400 SC160 SC250
Размер загрузочного отверстия (мм) 210 230 300 230 250
 Масса (т) 10.4 15.8 23 11 15
режим вождения Motor V-belt Motor V-belt Motor V-belt Motor V-belt Motor V-belt
Главный ленточный конвейер Ширина×длина (мм) 1000×10500 1000×11500 1200×11500 1200×11500 1200×11500
Высота выгрузки (мм) 3300 3500 3500 3500 3500
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3600 1500×3600 1500×4200 1500×3600 1500×4200
 Размер возвратного ленточного конвейера (мм) 500×8000 500×9000 500×9000 500×9000 500×9000
Размер конвейера для мелкодисперсных продуктов (мм) 1200×5000 1000×6000 1200×6000 1200×6000 1200×6000
Высота выгрузки мелкодисперсного продукта из конвейера (мм) 3000 3100 3200 3100 3200
Силовой агрегат Приводной механизм дробилки Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator Mains Supply/Potable Generator
Двигатель+Генератор Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD Cummins+STAMFORD
Габаритные размеры транспортного средства Длина (мм) 17000 18500 19000 18500 19000
Ширина (мм) 3300 3500 3500 3500 3500
 Высота (мм) 3700 3700 3700 3700 3700
 Масса (т) 47 57 67 52 62

Optional: generator set, plate chain feeder, increased hopper, material level sensor, dustproof device, spray pipe, polar climate set, extended belt, etc

технические характеристики WT 200/S WT 300/S WT 160/S WT 250
Подающее устройство Максимальный размер подачи (мм) 185 200 200 215
Высота подачи (мм) 2600 2700 2700 2900
Объем бункера (м3) 5 6 6 6
 Подающий конвейер Ширина×длина (мм) 1000×5500 1200×6000 1200×6000 1200×6000
Основная рама дробилки Модель HPM200 HPM300 SC160 SC250
Размер загрузочного отверстия (мм) 210 230 230 250
Масса (т) 10.4 15.8 11 16
режим вождения Hydraulic V-belt Direct Drive Direct Drive Direct Drive
Главный ленточный конвейер  Ширина×длина (мм) 1000×10500 1200×11500 1200×11000 1200×12000
 Высота выгрузки (мм) 3300 3500 3500 3500
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3000 1500×3600 1500×3000
Размер возвратного ленточного конвейера (мм) 500×8000 500×9000 500×8000
Размер конвейера для мелкодисперсных продуктов (мм) 1200×5000 1200×5500 1200×5000
Высота выгрузки мелкодисперсного продукта с конвейера (мм) 3000 3200 3000
 Силовой агрегат  Приводной механизм дробилки Diesel-Hydraulic Drive Diesel-Direct Drive Diesel-Direct Drive Diesel-Direct Drive
 Двигатель Cummins 264kW Cummins 391kW Cummins 335kW Cummins 391kW
Габаритные размеры транспортного средства Длина (мм) 16400 17800 17000 15500
Ширина (мм) 3300 3400 3300 3300
 Высота (мм) 3700 3700 3700 3800
  Масса (т) 35/41 45/54 38/45 46

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.

технические характеристики WT 200D/S WT 300D/S WT 160D/S WT 250D
Подающее устройство Максимальный размер подачи (мм) 145 190 160 170
Высота подачи (мм) 2600 2700 2700 2900
Объем бункера (м3) 5 6 6 6
Подающий конвейер  Ш×Д (мм) 1000×5500 1200×6000 1200×6000 1200×6000
Основная рама дробилки Модель HPM200 HPM300 SC160F SC250F
Размер загрузочного отверстия (мм) 185 235 200 215
Масса (т) 10.4 15.8 11 16
режим вождения Power of 160 kw Power of 220 kw Power of 160 kw Power of 250 kw
Главный ленточный конвейер  Ш×Д (мм) 1000 x 10500 1200 x 11500 1200 x 11000 1200 x 12000
Высота выгрузки (мм) 3300 3500 3500 3500
Система скрининга Тип Single-deck Vibrating Screen Single-deck Vibrating Screen Single-deck Vibrating Screen
Размер просеивающей поверхности (мм) 1500×3000 1500×3600 1500×3000
Размер возвратного ленточного транспортера (мм) 500 x 8000 500 x 9000 500 x 8000
Размер транспортера для мелкого продукта (мм) 1200 x 5000 1200 x 5500 1200 x 5000
Высота выгрузки из транспортера для мелкого продукта (мм) 3000 3200 3000
Силовой агрегат Приводной механизм дробилки Diesel-Hydraulic Drive Diesel-Direct Drive Diesel-Direct Drive Diesel-Direct Drive
Двигатель Cummins 320kW Cummins 400kW Cummins 320kW Cummins 400kW
Габаритные размеры транспортного средства Длина (мм) 14500/16400 15200/17800 15000/17000 15500
Ширина (мм) 2800/3100 3000/3300 3000/3200 3000
Высота (мм) 3700 3700 3700 3800
Масса (т) 38/44 48/57 41/48 49

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.

технические характеристики  WT 200E/S WT 300E/S WT 160E/S WT 250E
Подающее устройство Максимальный размер подачи (мм) 145 190 160 170
Высота подачи (мм) 2600 2700 2700 2900
Объем бункера (м3) 5 6 6 6
Подающий конвейер Ш×Д (мм) 1000×5500 1200×6000 1200×6000 1200×6000
Основная рама дробилки Модель HPM200 HPM300 SC160F SC250F
Размер загрузочного отверстия (мм) 185 235 200 215
Масса (т) 10.4 15.8 11 16
режим вождения Power of 160 kw Power of 220 kw Power of 160 kw Power of 250 kw
Главный ленточный конвейер Ш×Д (мм) 1000 x 10500 1200 x 11500 1200 x 11000 1200 x 12000
Высота выгрузки (мм) 3300 3500 3500 3500
Система скрининга Тип Single vibrating screen machine Single vibrating screen machine Single vibrating screen machine
Размер просеивающей поверхности (мм) 1500×3000 1500×3600 1500×3000
Размер возвратного ленточного транспортера (мм) 500 x 8000 500 x 9000 500 x 8000
Размер транспортера для мелкого продукта (мм) 1200 x 5000 1200 x 5500 1200 x 5000
Высота выгрузки из транспортера для мелкого продукта (мм) 3000 3200 3000
Силовой агрегат Двигатель Cummins 81kW Cummins 81kW Cummins 81kW Cummins 81kW
Габаритные размеры транспортного средства Длина (мм) 14500/16400 15200/17800 15000/17000 15500
Ширина (мм) 2800/3100 3000/3300 3000/3200 3000
Высота (мм) 3700 3700 3700 3800
Масса (т) 38/44 48/57 41/48 49

Примечание: Производительность Обработки Может Варьироваться В Зависимости От Различных Материалов И Размеров Подачи.

Соответствующая продукция

FOTE Машины

Наша компания в основном производит тяжелое горнодобывающее оборудование, объединяя научные исследования, производство и продажи. Основными видами продукции являются дробильное оборудование, оборудование для производства песка, оборудование для переработки полезных ископаемых, шлифовальное оборудование, сушилки,

Узнать больше
FOTE Машины

Получить последнее предложение

100% цена от производителя Быстрая доставка Выгодно

Пожалуйста,сообщите ваши требования в деталях, мы свяжемся с вами в течение 24 часов, также можете отправить нам электронное письмо напрямую: ru@sinoftm.com

Примечание: предоставленные вами личные данные будут использоваться только для ответа на ваши вопросы и потребности.

Адрес офиса Зона высокотехнологичного промышленного развития, город Чжэнчжоу, провинция Хэнань, Китай

Электронная почта ru@sinoftm.com

Главная О компании Центр продукции Новости отрасли Онлайн заказ Контакты

Henan Fote Heavy Machinery Co., Ltd.(FTM) Авторское право © 2012-2024. Адрес офиса: Зона высокотехнологичного промышленного развития, город Чжэнчжоу, провинция Хэнань, Китай

Поддержка
