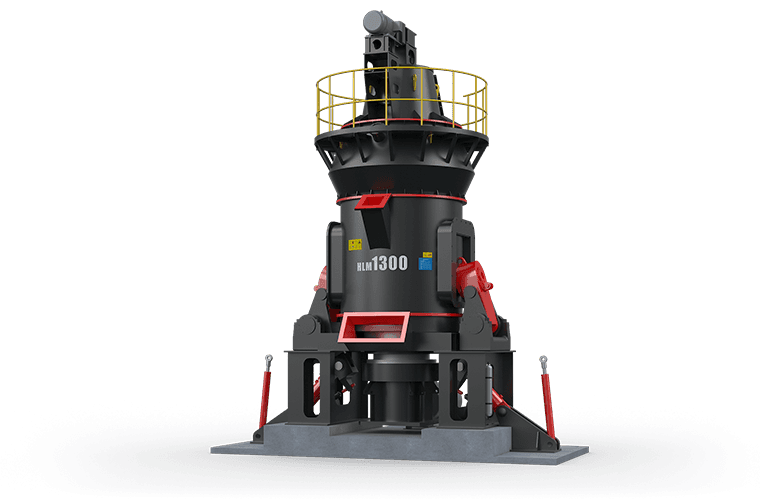

Вертикальная мельница серии HLM

Вертикальная мельница серии HLM

Размер подачи: ≤20 мм

Производственная мощность: 2-420 тонн в час

Применимые материалы: известняк, кальцит, мрамор, доломит, барит, хлорит, тальк, флюорит, тяжелый кальций, гипс, шлак, угольная пыль, карбонат кальция, бокситы и т.д.

Отправить запрос Получение цены

Введение

  • 100% цена производителя
  • Качество по ГОСТ
  • Дистрибьюция по всей России и СНГ
  • Послепродажная гарантия

Вертикальная мельница серии HLM - это крупномасштабное передовое, высокоэффективное и энергосберегающее оборудование для измельчения, объединяющее в себе измельчение, сортировку, сушку и транспортировку.

Она обладает независимыми правами интеллектуальной собственности, а ее основные технологические и экономические показатели достигли передового международного уровня.

Он широко используется в цементной, строительной, угольной, энергетической, металлургической, неметаллической, электроэнергетической и других отраслях промышленности и подходит для измельчения и переработки цементного сырья, клинкера, порошка обессеренной негашеной извести, шлака, марганцевой руды, угольных шахт и других материалов. материалы.

Применимые материалы

  • Рисунок 1
  • Рисунок 2
  • Рисунок 3
  • Рисунок 4
  • Рисунок 5
  • Рисунок 6
  • Рисунок 7
  • Рисунок 8

Основные Преимущества

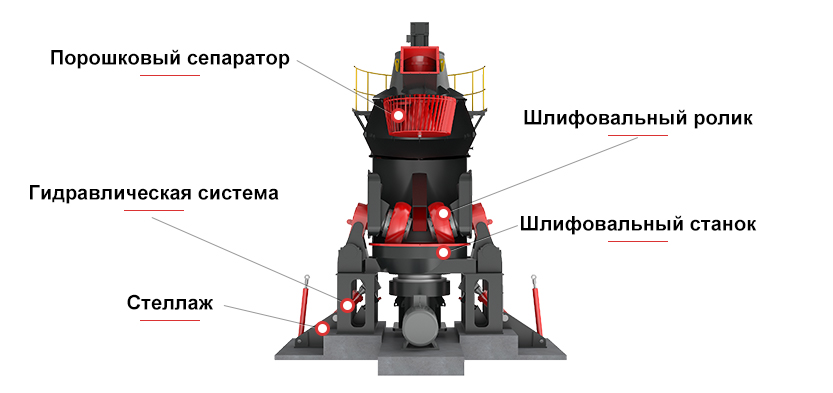

Схема конструкции

Схема конструкции

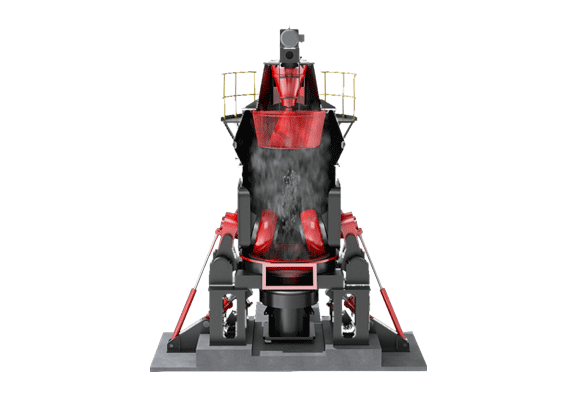

Принцип работы

Принцип работы

Технические Данные

  • Вертикальная мельница угольной пыли HLM
  • Вертикальная рудная мельница HLM
  • Вертикальная мельница шлака HLM
  • Вертикальная мельница для предварительного измельчения цементного клинкера HLM
  • Вертикальная цементная мельница HLM
  • Вертикальная мельница высокой плотности HLM
Технические характеристики Производительность (т/ч) Крупность измельченного угля Влажность сырого угля  Влажность пылеугольной пыли Мощность главного двигателя (кВт)
HLM1200M 6—10 R0.08=5-15% ≤15% ≤1-5% 110-132
HLM1300M 10-15 160—200
HLM1500M 15—20 220—280
HLM1700M 20-30 280-355
HLM1900M 26-35 355—450
HLM2200M 35-50 450—560
HLM2400M 45-55 560-710
HLM2800M 60-80 900—1120

Примечание: Плотность сырого угля≥55

Технические характеристики Производительность (т/ч) Мощность главного двигателя (кВт)
HLM1200M 6—10 110-132
HLM1300M 10-15 160—200
HLM1500M 15—20 220—280
HLM1700M 20-30 280-355
HLM1900M 26-35 355—450
HLM2200M 35-50 450—560
HLM2400M 45-55 560-710
HLM2800M 60-80 900—1120

Примечание: Плотность сырого угля≥55

технические характеристики Производительность (т/ч)  Тонкость готового продукта Влажность сырья Влажность готового продукта  Мощность главного двигателя (кВт)
HLM1300K 10-40 0.84-0.37mm (20-400 mesh) ≤15% ≤1% 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 13 кВт/т.

технические характеристики Производительность (т/ч)  Мощность главного двигателя (кВт)
HLM1300K 10-40 200
HLM1500K 13-50 280
HLM1700K 18-70 400
HLM1900K 20-85 500
HLM2200K 35-135 800-900
HLM2400K 40-160 900-1120
HLM2800K 50-200 1120-1250
HLM3400K 70-260 1800-2000
HLM3700K 90-320 2500-2800

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 13 кВт/т.

Технические характеристики Производительность (т/ч) Удельная площадь поверхности Влажность шлака Минеральная влага Мощность главного двигателя (кВт)
HLM17-2N 6-10 ≥420㎡/kg ≤15% ≤1% 200-220
HLM19-2N 8-13 280-315
HLM21-2N 10-15 400-450
HLM24-2N 12-18 500-560
HLM28-2N 22-30 900-1000
HLM35-3N 55-70 1800-2000
HLM42-4N 70-100 2500-2800
HLM46-4N 85-135 3150-3800
HLM53-4N 130-165 4500-5000


Примечание: Коэффициент измельчаемости шлака (сцепления) ≤25 кВт/т; Коэффициент измельчаемости стального шлака (сцепления) ≤30 кВт/т; При измельчении стального шлака производство стального шлака снижается примерно на 30-40%.

 Технические характеристики Производительность (т/ч) Мощность главного двигателя (кВт)
HLM17-2N 6-10 200-220
HLM19-2N 8-13 280-315
HLM21-2N 10-15 400-450
HLM24-2N 12-18 500-560
HLM28-2N 22-30 900-1000
HLM35-3N 55-70 1800-2000
HLM42-4N 70-100 2500-2800
HLM46-4N 85-135 3150-3800
HLM53-4N 130-165 4500-5000


Примечание: Коэффициент измельчаемости шлака (сцепления) ≤25 кВт/т; Коэффициент измельчаемости стального шлака (сцепления) ≤30 кВт/т; При измельчении стального шлака производство стального шлака снижается примерно на 30-40%.

Технические характеристики Производительность (т/ч) Тонкость продукта Влажность сырья Мощность главного двигателя (кВт)
≤80 мкм ≤2 мм
HLM17-2Y 12-20 ≥30% ≥90% ≤3% 200
HLM19-2Y 18-25 280
HLM21-2Y 25-35 400
HLM24-2Y 30-45 500
HLM28-2Y 60-80 900
HLM35-3Y 125-165 1800
HLM42-4Y 200-230 2500
HLM46-4Y 250-300 3150
HLM53-4Y 360-420 4500

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 18 кВт/т.

Технические характеристики Производительность (т/ч) Мощность главного двигателя (кВт)
HLM17-2Y 12-20 200
HLM19-2Y 18-25 280
HLM21-2Y 25-35 400
HLM24-2Y 30-45 500
HLM28-2Y 60-80 900
HLM35-3Y 125-165 1800
HLM42-4Y 200-230 2500
HLM46-4Y 250-300 3150
HLM53-4Y 360-420 4500

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 18 кВт/т.

Технические характеристики  Производительность (т/ч) Удельная площадь поверхности Влажность сырья Влажность готового продукта Мощность главного двигателя (кВт)
HLM19S 8-13 ≥380㎡/kg ≤5% ≤1% 280-315
HLM21S 11-18 400-450
HLM24S 15-20 500-560
HLM28S 28-35 900-1000
HLM35S 70-80 1800-2000
HLM42S 95-110 2500-2800
HLM46S 130-150 3150-3800
HLM53S 160-200 4500-5000

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 18 кВт/т.

Технические характеристики Производительность (т/ч) Мощность главного двигателя (кВт)
HLM19S 8-13 280-315
HLM21S 11-18 400-450
HLM24S 15-20 500-560
HLM28S 28-35 900-1000
HLM35S 70-80 1800-2000
HLM42S 95-110 2500-2800
HLM46S 130-150 3150-3800
HLM53S 160-200 4500-5000

Примечание: Коэффициент измельчаемости (сцепления) сырья меньше или равен 18 кВт/т.

Технические характеристики Размер частиц сырья (мм) Производительность (т/ч)  Тонкость продукта Влажность сырья Мощность главного двигателя (кВт)
HLM1200X ≤10 2-6 Screen passing rate of 10-40μm 97% ≤4% 132
HLM1300X ≤10 3-10 220
HLM1500X ≤10 4-13 315
HLM1700X ≤15 7-18 450
HLM1900X ≤15 8-23 560
HLM2200X ≤20 13-35 800
HLM2400X ≤20 15-45 1000

Примечание: Класс твердости по шкале Мооса 4 или ниже.

 Технические характеристики  Размер частиц сырья (мм) Производительность (т/ч)  Мощность главного двигателя (кВт)
HLM1200X ≤10 2-6 132
HLM1300X ≤10 3-10 220
HLM1500X ≤10 4-13 315
HLM1700X ≤15 7-18 450
HLM1900X ≤15 8-23 560
HLM2200X ≤20 13-35 800
HLM2400X ≤20 15-45 1000

Примечание: Класс твердости по шкале Мооса 4 или ниже.
